REF 693

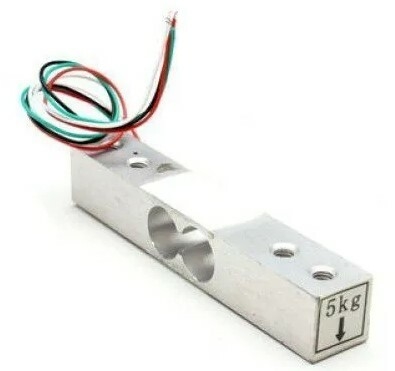

Celula de Carga 5Kg para conversor HX711
Célula de Carga (Sensor de Peso) 5Kg ideal para projetos de automação residencial utilizando Arduino, Raspberry, NodeMCU ESP8266 ou outras plataformas microcontroladas.
Descrição:
É um componente eletrônico desenvolvido para atuar como uma balança. A célula tem capacidade de medir até 5Kg.
A utilização exige um módulo amplificador de sinal e uma plataforma microcontrolada para interpretar as leituras. O amplificador de sinal que comumente é utilizado com a célula de carga é o Módulo HX711 ADC 24 Bits para Sensor de Peso. A plataforma microcontrolada utilizada para interpretar os sinais enviados pela célula pode ser Arduino, Raspberry, NodeMCU ESP8266 ou outras plataformas microcontroladas.
No centro da célula há uma superfície sensível que faz a detecção da carga. Vale ressaltar que não é exigido que o peso da carga seja aplicado sobre essa superfície central para que as leituras sejam realizadas. É composta de uma ponte resistiva que varia em função do peso da carga aplicada. A saída de sinal para o microcontrolador que vai realizar as leituras varia de acordo com o peso da carga sobre a célula. Como o sinal (tensão) enviado pela célula é baixo, torna-se necessário o uso do amplificador de sinal, de forma que a porta analógica da plataforma microcontrolada possa realizar a leitura.
Especificações:
- Tensão de operação (recomendada): 3 a 12VDC
- Tensão de operação (máxima): 15VDC
- Capacidade de peso: até 5Kg
- Quantidade de fios: 4
- Potência nominal: 1.0mV/V±0. 15mV/V
- Zero Saída: ±. 1mV/V
- Creep: 0.03% F. S./30 min
- Impedância de entrada: 1115±10% Ω
- Impedância de saída: 1000±10% Ω
- Comprimento dos fios: 20cm
- Temperatura de operação: -20 ~ 65° celsius
- Material: liga de alumínio
- Classe da proteção: IP65
- Dimensões: 13mm(L) X 13mm(A) X 80mm(C)
- Peso: 30g
Acompanha:
1 - Celula de Carga 5Kg para conversor HX711
