REF 1152

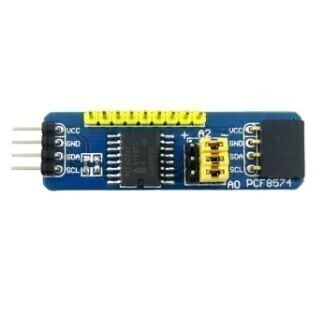

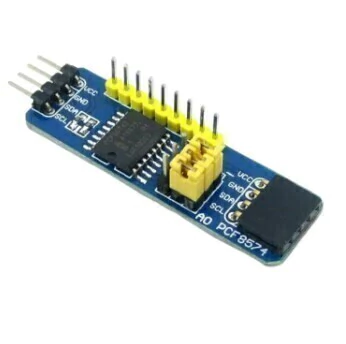

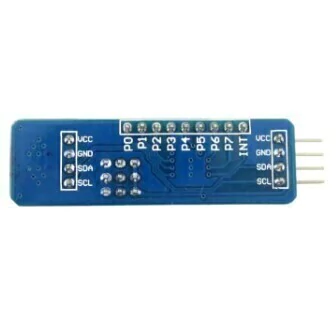

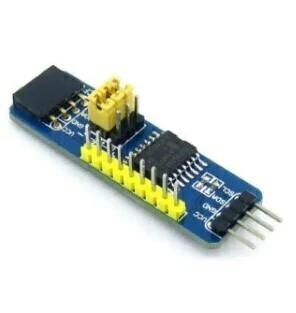

Circuito Integrado PCF8574 Expansor de Portas I2C
O Circuito Integrado PCF8574 Expansor de Portas I2C é um componente eletrônico amplamente utilizado em uma variedade de aplicações que requerem a expansão das portas digitais controladas por meio da comunicação I2C (Inter-Integrated Circuit). Ele é baseado no chip PCF8574 da NXP Semiconductors, que é conhecido por sua confiabilidade e versatilidade. Este módulo permite adicionar oito portas digitais ao sistema principal, oferecendo a capacidade de controle individual de cada porta.
O módulo é equipado com uma interface I2C de fácil utilização, o que o torna ideal para integrar em sistemas com outros dispositivos I2C. Ele possui uma configuração de endereço I2C padrão de 0x20, mas a flexibilidade é um destaque fundamental. Três jumpers de endereço (A0, A1 e A2) permitem que você altere o endereço I2C conforme necessário. Cada jumper possui duas configurações, '?' (terra ou LOW) e '+' (Vcc ou HIGH), o que possibilita escolher entre oito endereços I2C diferentes, variando de 0x20 a 0x27.
Essa flexibilidade de endereço é especialmente útil quando se utilizam vários módulos no mesmo sistema ou quando há o risco de conflitos de endereços em um barramento I2C compartilhado. Ao ajustar os jumpers de endereço, você pode personalizar o endereço de cada módulo, garantindo que o sistema I2C reconheça e comunique-se com cada módulo individualmente. Em resumo, o Módulo Expansor de Portas I2C 8 Bits PCF8574 é um dispositivo versátil e conveniente para expandir portas digitais em seus projetos, oferecendo flexibilidade na configuração de endereços e uma integração fácil em sistemas I2C.
Especificações
- Tensão de Alimentação: 2,5V a 6V DC;
- Interface de Comunicação: I2C (Inter-Integrated Circuit);
- Número de Portas Digitais: 8 portas digitais bidirecionais que podem ser usadas como entradas ou saídas;
- Temperatura de Operação: -40°C a 85°C;
- Dimensões: 47 x 16 x 10mm;
- Peso: 6g.
Acompanha
01 - Circuito Integrado PCF8574 Expansor de Portas I2C
