REF 587

Módulo 4 Matrizes de LED 8×8 com MAX7219

O Módulo 4 Matrizes de LED 8x8 com MAX7219é um módulo que possui 4 placas em cascata, cada uma contendo um controlador MAX7219 e um display LED 8x8, sendo ideal para projetos de letreiros de propaganda, painéis, relógios, contadores e etc.
Muito utilizado para simplificar a interface entre um microcontrolador e displays de 7 segmentos pois só exige 3 pinos de dados do microcontrolador e 2 para alimentação. Ele é capaz de controlar até 8 displays de 7 segmentos, ou uma matriz 8x8 com 64 LEDs individuais.
Além disso, este módulo pode ser ligado em cascata para formar painéis maiores.

Como usar

Especificações:

- Controlador: MAX 7219;
- Tensão de Operação: 5V DC;
- Disposição da matriz de leds: 8x8;
- Número de Matrizes: 4;
- Cor dos LEDs: Vermelho;
- Interface de controle: Serial (3 fios);
- Pinos: CLK, CS, DIN, GND e VCC;
- Dimensões: 128,5 x 32,5 x 12,7 mm.

Pinagem:
– VCC: VCC
– GND: GND
– DIN: Dados
– CS: Load
– CLK: Clock

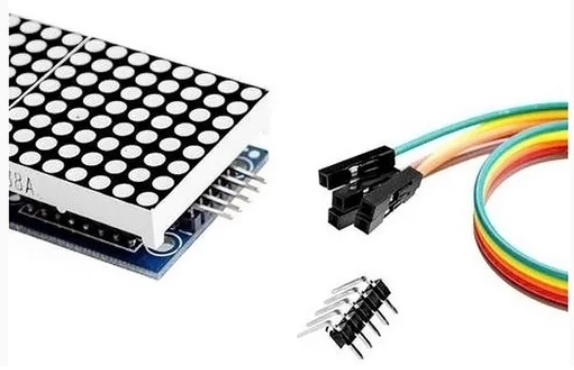

Acompanha:
1 – Módulo 4 Matrizes de LED 8×8 com MAX7219
5 – Cabos de conexão
1 – Barra de 5 pinos 90 graus
