REF 1049

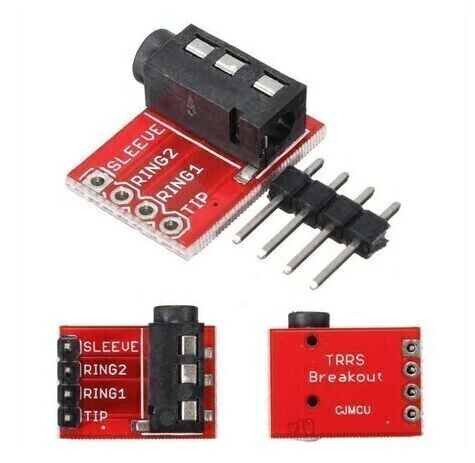

Modulo com Plug 3.5mm MP3 Microfone

O Módulo TRRS 3.5mm Jack Breakout é um excelente dispositivo eletrônico capaz de integrar as conexões de um plug P2 de até 4 polos, possibilitando conexões em protoboards e placas microcontroladoras Arduino, por exemplo.
Ele apresenta um jack 3.5mm (conexão p2) que permite que dispositivos eletrônicos interajam diretamente em projetos com possibilidade de transmissão de áudio em um ou dois canais (esquerdo e direito) ou mesmo de vídeos junto com conector gnd.
O Módulo TRRS 3.5mm Jack Breakout apresenta com principal vantagem a possibilidade de uso de eletrônicos sem necessidade de soldagem direta dos terminais, permitindo maior mobilidade do projeto.
A sigla TRRS significa Tip / Ring1 / Ring2 / Sleeve, onde normalmente o pino Sleeve é o GND, o Ring2 é tipicamente para o microfone ou canal de vídeo (será o mesmo que sleeve quando usado com o conector TRS), o Ring1 é o canal direito de audio e o Tip é o canal de áudio esquerdo.

Especificações:
- Módulo TRRS 3.5mm Jack Breakout;
- Módulo P2 para DIP;
- Módulo Jack 3,5mm;
- Integra conexões de um plug P2 de até 4 polos;
- Possibilita conexões em protoboards;
- Permite interação com dispositivos eletrônicos;
- Compatível com sinais de áudio e vídeo;
- Maior mobilidade do projeto;
- Dispensa necessidade de soldagem direta dos terminais do plug;
- Fácil utilização;
- Modelo: TRRS V10;
- Pinos: Sleeve/Ring1/Ring2/Tip;
- Dimensões (CxLxE): 17x12x6mm;
- Peso: 1,4g.

Acompanha
01 - Modulo com Plug 3.5mm MP3 Microfon
