REF 503

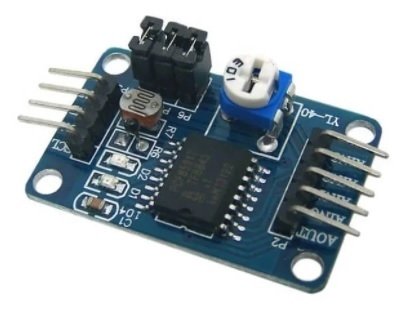

Módulo Conversor AD/DA PCF8591com Sensor de Luz e Temperatura

O Módulo Conversor AD/DA PCF8591 é uma placa baseada no chip PCF8591 que faz conversões de sinais analógicos para digitais (A/D) e conversões de valores digitais para níveis analógicos(D/A). O PCF8591 possui tensão de operação entre 2,5 a 6V e pode fazer conversões A/D e D/A com resolução de 8 bits.
O Módulo Conversor AD/DA PCF8591 possui 4 entradas analógicas das quais 2 possuem sensores (LDR, termistor) que podem ser utilizados para diversos tipos de projetos com controle de temperatura ou de luminosidade. Também possui um trimpot conectado a uma entrada analógica que também pode ser utilizado para diversos fins. Esses 3 componentes podem ser utilizados ativados/desativados através de jumpers presentes na placa.
A comunicação com Módulo Conversor AD/DA PCF8591 é feita por interface I2C, cujo endereço pode ser alterado via pinos A0, A1 e A2 possibilitando adição de mais módulos no mesmo barramento.
Essas características tornam o Módulo Conversor AD/DA PCF8591 uma opção viável para microcontroladores sem conversores A/D, D/C como alguns modelos Arduino, AVR, 8051 e etc.

Especificações:

- CI: PCF8591;
- Tensão de Operação: 2,5-6VDC;
- Interface: I2C;
- Entradas analógicas: 4;
- Saída analógica: 1;
- Conversão A/D: 8bits;
- Conversão D/A: 8bits;
- Sensor de Luminosidade: LDR;
- Sensor de Temperatura: Termistor;
- Comprimento do jumper: 20cm;
- Dimensões: 35,7 x 23 x 10mm;
- Peso: 5g.

Acompanha:

01 - Módulo Conversor AD/DA PCF8591com Sensor de Luz e Temperatura
