REF 498

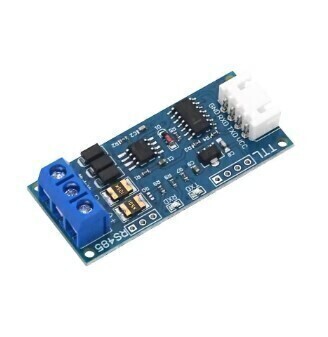

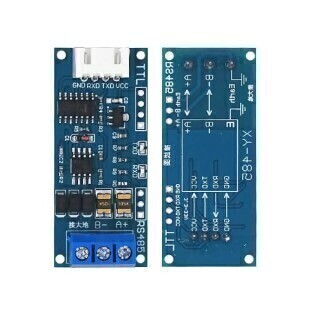

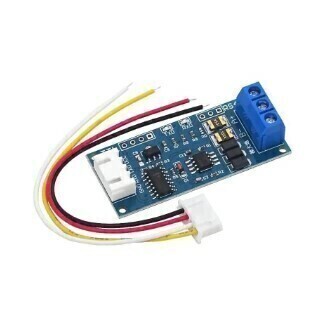

Módulo Conversor TTL para RS485 com Controle Automático
O Módulo Conversor TTL para RS485 com Controle Automático é um módulo que faz interface entre dispositivos que utilizam serial TTL e dispositivos que utilizam o padrão RS485 além de alternar entre modo de recepção ou transmissão automaticamente.
O padrão RS485 prevê uma comunicação half-duplex, ou seja, não se pode transmitir e receber dados simultaneamente. Outros módulos conversores TTL/RS485 precisam ser configurados previamente para modo recepção ou transmissão antes de cada uma das operações. O Módulo Conversor TTL para RS485 com Controle Automático irá realizar esse ajuste automaticamente tornando a operação tão simples quanto uma comunicação serial TTL, além disso possui leds indicadores de operação (TXD/RXD).
O Módulo Conversor TTL para RS485 com Controle Automático possui uma ampla faixa de tensões de operação (3.0V ~ 30V) e excelente desempenho de EMC e EMI. Conta um borne conectado ao GND para a conexão da blindagem de cabos de transmissão permitindo estender a distância do barramento. Um jumper (R0), pode ser utilizado para ativar o resistor terminador (120 OHMs), esse resistor é necessário no dispositivo que está no início e no dispositivo final do barramento.
Especificações
- Tensão de operação: 3 a 30VDC;
- Temperatura de operação: - 40 C a + 85 C;
- Taxa de transmissão: 110-256000 bps;
- Nivel TTL: 3,3 e 5,0 V;
- Peso: aprox. 20g;
Acompanha
01 - Módulo Conversor TTL para RS485 com Controle Automático
01 - cabo de conexão
