REF 685

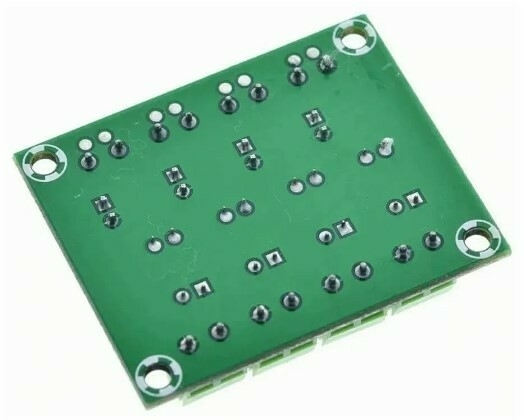

Módulo Optoacoplador 4 Canais PC817

O Módulo Optoacoplador 4 Canais PC817 é uma placa com 4 optoacopladores. O optoacoplador é um componente composto internamente por um led e um fototransistor/fotodiodo utilizado para transferir sinais elétricos entre duas etapas de um circuito que precisam ser isolados eletricamente. Esse isolamento é particularmente importante em circuitos que fazem interface com circuitos de potência evitando que altas correntes ou tensões passem de um estágio do circuito para outro. Optoacopladores são utilizados por exemplo em fontes chaveadas, módulos relés e outros.

Os optoacopladores têm uma corrente de saída baixa. Por exemplo, a corrente de saída máxima para PC817 é 50 mA. Como resultado, você não pode conectar componentes de alta corrente (como motores, etc.) à saída do optoacoplador diretamente. Você precisa usar um transistor para fornecer corrente em tais casos.

Especificações
- CI: PC817;
- Número de Canais: 4;
- Tensão de sinal de entrada: 3.6-24VDC;
- tensão do sinal de saida: 3.6-30VDC;

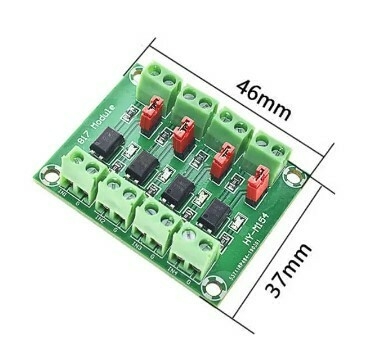

- Dimensões: 47 x 38 x 10mm;
- Peso: 15g.

Informações Adicionais

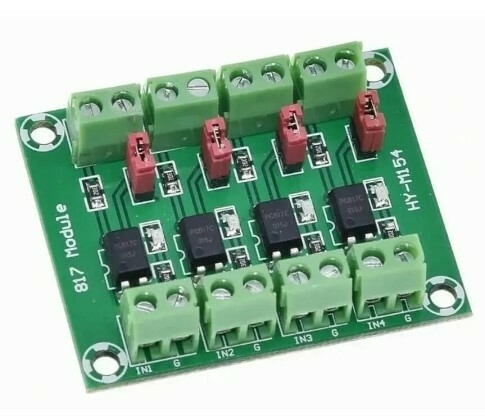

Existe um jumper para cada canal. Se o jumper estiver conectado, os pinos G de entrada e saída serão conectados um ao outro. Mas se o jumper não estiver conectado, os dois pinos estarão separados.

Acompanha
01 - Módulo Optoacoplador 4 Canais PC817.
