REF 753

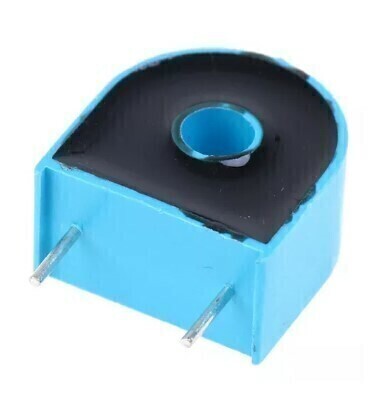

Sensor de Corrente AC 5A Não Invasivo ZMCT103C

O Sensor de Corrente AC 5A Não Invasivo ZMCT103C embarca um sensor de corrente alternada não invasivo ZMCT103C, que tem função de realizar medições de corrente CA sem a necessidade de estar inserido em série com o circuito. Ele possui um furo central por onde o condutor cuja corrente será medida passa, permitindo que o campo magnético do condutor produza no sensor uma corrente induzida. Essa corrente é proporcional(menor) à corrente do condutor, isso permite uma medição segura de corrente alternada.
O ZMCT103C possui relação de transformação de 5A/5mA (1000:1) com faixa linear de medição que vai de 0 a 15A.

Especificações
- Transformador: ZMCT103C;
- Corrente de entrada nominal: 5A;
- Corrente de saída nominal: 5mA;
- Fase (quando a entrada nominal): <= 20 (100 ohm);
- Proporção de 1000:1;
- Faixa linear: 0-10A;
- Linearidade: 0,2%;
- Classe de precisão: 0,2;
- Isolamento tensão: 3000V;
- Material de vedação: Resina epóxi;
- Montagem: PCB;
- Temperatura de operação: -40 a 70 °C;
- Tempo de resposta: 5 µs;
- Dimensões: 19 x 23 x 25mm;
- Peso: 10g.

Acompanha
01 - Sensor de Corrente AC 5A Não Invasivo ZMCT103C.
