REF 709

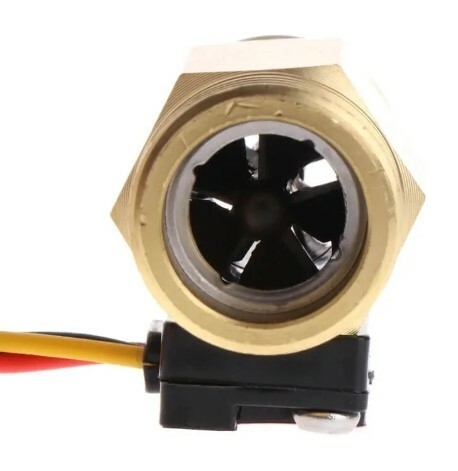

Sensor de Fluxo d'Água de Latão 1/2" 1-25L/min
O Sensor de Fluxo d'água de Latão 1/2" 1-25L/minpode ser encaixado em projetos que necessitem a medição do fluxo de água em um ponto específico da tubulação. Ele possui um rosqueamento de 1/2" para encaixe em tubulações.
Sua conexão com microcontroladores é feita de forma fácil por meio de jumpers.
A capacidade de medição de vazão do sensor pode ser de 1 a 25L de água por minuto e o fluxo de água promove a rotação do rotor que por sua vez está acoplado a um sensor de efeito hall, gerando pulsos para o microcontrolador.
Especificações
- Material: Latão;
- Conexão Rosca: 1/2" DN15;
- Posição de Montagem: Horizontal e Vertical
- Pressão da água: Menor que 1,75 MPa;
- Faixa de tensão de operação: 5V a 15V;
- Precisão: 1 a 25 L por minuto ± 3%;
- Características de Pulso de Fluxo: (11 * Q) Q = L / Min ± 3%;
- Pulso de saída alto: > 4.7V DC (Se tensão de entrada 5V DC);
- Pulso de saída de baixo nível: < 0.5V DC (Se tensão de entrada 5V DC);
- Corrente de trabalho: 15mA;
- Temperatura de trabalho: -40°C a 80°C;
- Resistência de Isolamento Mínima: 100 MΩ;
- Ciclo de Trabalho de Pulso de Saída: 50% +/- 10%.
Acompanha
01 - Sensor de Fluxo d'água de Latão 1/2" 1-25L/min.
