REF 413

Sensor Ultrassônico JSN-SR04T a Prova D'água

O Sensor Ultrassônico JSN-SR04T a Prova D'água é a alternativa para o bastante conhecido Sensor Ultrassônico HC-SR04, com a vantagem de ser a prova d'gua, permitindo sua instalação em ambientes com uma certa umidade. Este sensor possui função de medição sem contato de 20cm à 600cm, conforme indicado no datasheet do produto, com precisão de aproximadamente 1mm.

Princípio de Funcionamento

Este sensor possui funcionamento semelhante ao HC-SR04, inclusive com os mesmos pinos e compatibilidade com os mesmos códigos e bibliotecas.

1 - Manter o IO trigger em nível lógico alto por no mínimo 10us,
2 - o módulo automatimente envia oito ciclos de uma freqüência de 40 kHz  e detecta se há um pulso de retorno.
3 - Caso haja sinal de retorno, através de um sinal de nível alto, o tempo de duração deste sinal em nível alto representa a diferença de tempo entre o envio e o retorno.

Especificações:

- VCC : Alimentação de +5V
- TRIG: Entrada de Pulso
- ECHO: Saída de pulso
- GND: Terminal Terra

Observações
Apesar do sensor ser a prova d'agua, ele não pode ser utilizado submerso em líquidos, o seu grau de proteção é suficiente para ambientes externos com presença de umidade, mas não para submersão em líquidos. O módulo que acompanha o sensor não é a prova d'agua e deve ser operado sob proteção de umidade externa, para evitar possíveis curtos e danificar o produto.

Acompanha:

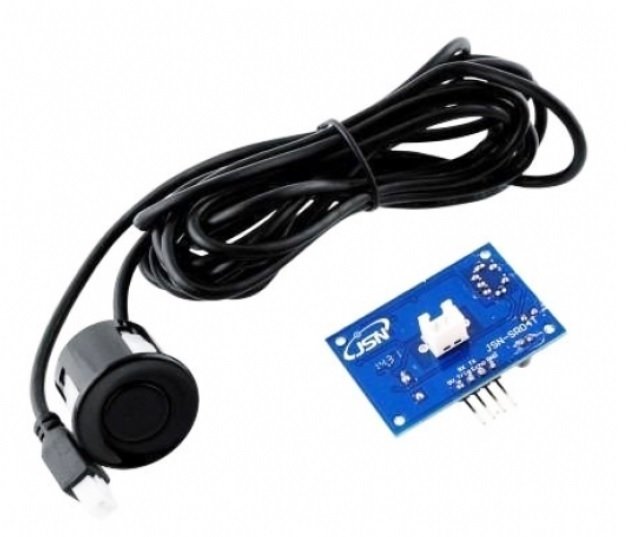

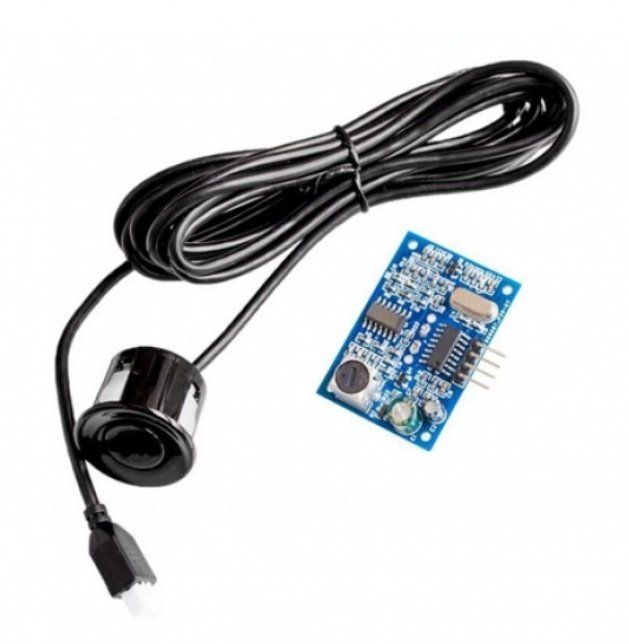

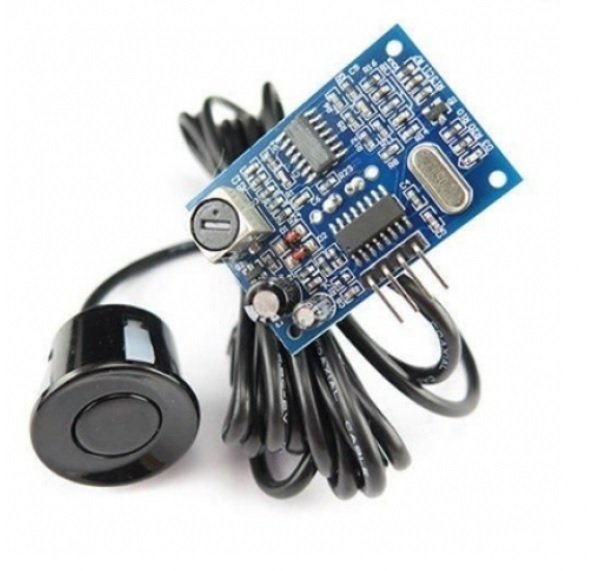

01 – Sensor Ultrassônico JSN-SR04T a Prova D'água

01 - Módulo de Conexão
